一、 底  盤：

型    號：ZZ5207TXFV471GF5

驅動型式：4×2

軸    距：4700mm

**車速： 95km/h

發動機型號：MC07.35-60(國六)（柴油）

功    率：257kW

二、 駕乘室：

結    構：平頭、原裝雙排座四開門乘員室。

座位設置：前排2人后排4人。座位前面加裝護欄兼扶手。消防隊員在奔赴滅火

救援途中快速背負空氣呼吸器，到達火場后，迅速投入滅火救援行動。

駕駛室結構：安裝適應傾翻的液壓翻轉機構。

駕駛室內設備：除原車設備外，加裝取力器**開關、100W**報器、**開關

爆閃燈開關等。

駕駛室外部：駕駛室頂靠前部安裝有長排**1個。

三、 器材箱結構：

主要材質：

骨架、蒙皮均為優質碳鋼；內部器材架采用鋁合金型材；內飾板為氧化處理的1.5mm鋁花紋板。

基本結構：

1、為整體結構，其前中后部均為器材箱。

2、器材箱設帶鎖卷簾門。

3、空間可任意調整，器材箱設排水孔。

4、器材箱可靠、美觀、可任意調節，六扇大空間簾子門器材箱，確?？臻g充分利用。

5、箱體內設有照明燈，滿足夜間滅火作戰時的照明需要。

6、器材箱后部設置一個上下車的鋁合金爬梯。

鋁合金卷簾門：

1、所有器材廂都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形，密封性能經過水淋實驗,確保無滲漏現象。

2、卷簾門兩側滑道內有鉚釘固定，以免脫落。

3、每個器材廂內有照明燈，由卷簾門開閉**。

4、左、右各三扇鋁合金簾子門，安全可靠，美觀實用。

1.升降照明系統：

型    號：YZH6-4.83CFA (上海博燦)

發 電 機：本田SHT11500

功    率：10KVA

頻    率：50HZ

電    壓：380V/220V

主照明燈功率：1500W×4（鹵素燈）

升 降 桿：鋁合金

型    式：氣動

**離地高度：8m

供氣壓力：≥0.3MPa

起升速度：≤8秒

舉升重量：45kg

安裝位置：位于箱體前部

云    臺：鋁合金

俯 仰 度：≥±90°

左右旋轉：±155°

電    壓：220V/24V

配 電 箱：設有功能**鍵、儀表、各種操作全部集中于**箱上，并能準確快捷的**全部運轉動作，配置無線按鍵。

2.牽引絞盤系統：

制 造 商：美國冠**

型    號：N16800XF（DC24V）

驅動型式：電動

**拉力：75KN

**牽引速度：4.2m/min

鋼絲繩直徑：13.2mm

鋼絲繩長度：38m

安裝位置：位于車頭前部

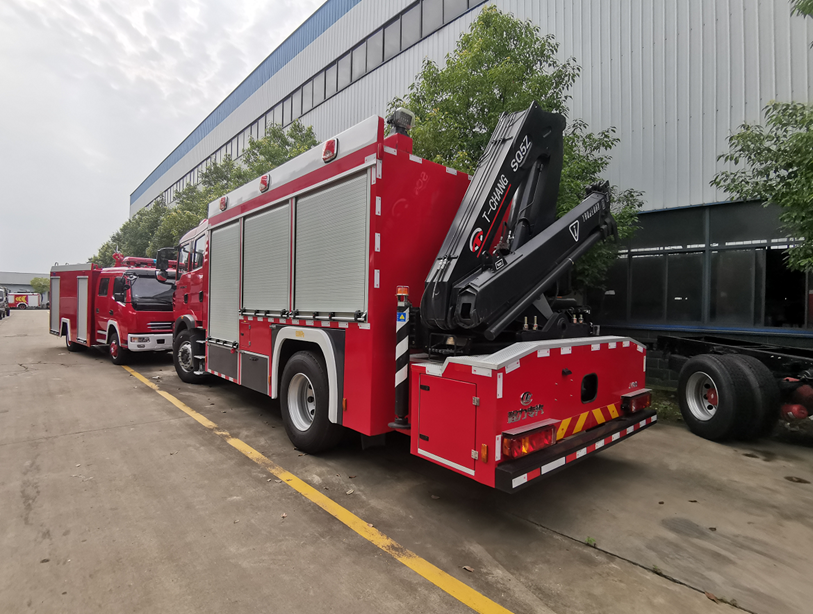

3.折疊式車載吊機系統：

制 造 商：徐州滕昌

型    號:  SQ5ZA2

驅動型式：液壓

**吊重：5000Kg

**幅度：8m

回轉角度： -90°~+90°

安裝位置：位于車后尾部

4.附加電器系：

1）駕駛室頂部前端為全紅長排**。

2）車輛兩側上方各配有3盞LED爆閃燈和照明燈（組合式），下方安裝安全標志燈和側回復反射器（組合式），配有前后示廓燈，乘員室、器材箱內均裝有照明燈，并符合GB4785規定。

3）**報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器件安裝在駕駛室內。

4）車頂后部安裝一個360度旋轉照明燈。

5.制造技術工藝要求：

1）整車采用優質漆，上護板、車輪罩為白色，其余部分為消防紅。

2）所有結構件均用二氧化碳保護焊接，牢固、平整、光潔、無虛焊。防銹、防腐應符合有關規定。

3）整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定。

4）電器系統符合**發電電器照明BG5493、BG5476、BG5174有關規定。

5）消防車標記符合GB7258-2004《機動車安全技術條件》。

6）消防車外部照明和信號裝置符合GB4785-1998《汽車及掛車外部照明和信號裝置的安裝規定》。

7）消防車后下防護要求符合GB11567.1-2001《汽車和掛車后下部防護要求》。

8）整車外觀符合GA39規定。外廓尺寸、軸荷及質量限值符合GB1589-2004 有關規定。

9）所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志。車尾部兩二側粘帖反光**示膜，用于夜間行駛**示。

6.器材布置要求及配置標準：

1）站在地面或踏板上快速取用任何器材。

2）器材布置緊湊、裝夾牢固，取用方便。

7.隨車文件：

1）消防車使用說明書               6）消防車跟蹤服卡

2）消防車合格證                   7）底盤使用說明書

3）底盤合格證                     8）底盤質量保修卡

4）底盤維護保養冊                 9）隨車工具清單

5）牽引及吊機使用說明書          10）消防車交接
